Меня всё интересовало – как рисуют схемы вроде этой схемы Blink-а:


И вот я нашёл ответ :) Для этого используется замечательная программа
Fritzing

Девиз программы – «От прототипа к продукту» (From prototype to product) – полностью оправданный и соответствующий всей философии Arduino!

На сайте можно скачать архив с программой, разархивировать её и запустить файл
Fritzing.exe

Появится окно программы:


Для начала можно посмотреть примеры

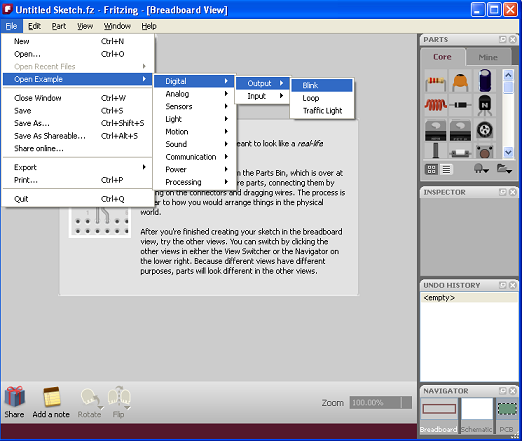

Меню File – Open Example
Например, тот же стандартный Blink :)
(File – Open Example – Digital – Output — Blink)


Откроется уже знакомая схема :)

Но! Эта программа так же даёт возможность посмотреть принципиальную схему

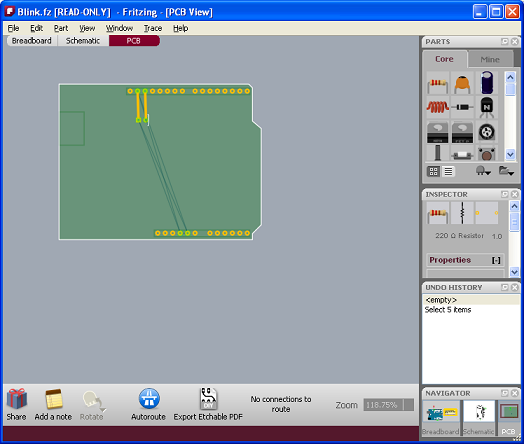

и увидеть – какой рисунок нужно изготовить на печатной плате (причём его можно экспортировать в pdf-файл для последующей распечатки и изготовления ЛУТ-ом)


Как видно – схема формируется в формате шилда для ардуины :)

Доступ к этим схемам доступен по кнопкам Schematic и PCB (Printed Circuit Board — печатная плата)
или через меню View (Show Breadboard/ Show Schematic / Show PCB)

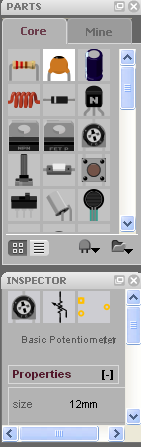

Примерами дело не ограничивается – в этой программе можно создавать и собственные проекты! Из готовых элементов, список которых можно посмотреть в правом верхнем углу — PARTS

, либо из собственных!

Среди базовых элементов есть не только светодиод, резистор, конденсатор, кнопка, транзистор, но и сама плата Arduino, макетная плата и даже моторчики :)
Чтобы поместить их на схему – их достаточно выбрать из списка и перетащить на рабочее пространство левой кнопкой мышки :)

Рисовать схему можно как в режиме макетной платы – так и в режиме принципиальной схемы. Вторая схема будет строиться автоматически!
Т.е. набросав схему на макетной плате – она автоматически построится и в виде принципиальной схемы ;)

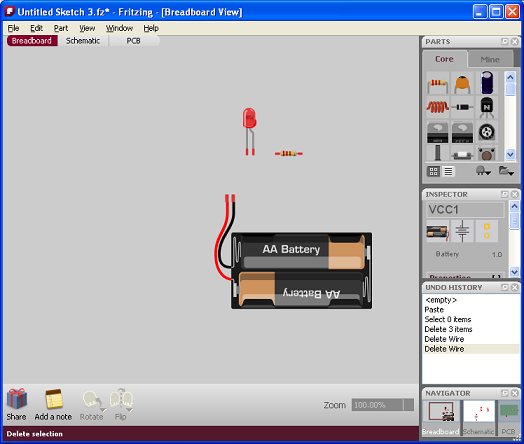

Для примера – перетащим на поле светодиод, резистор и блок с батарейками.

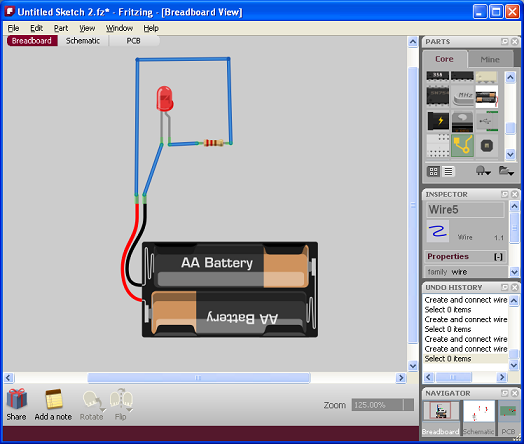

При наведении на контакты элементов указатель превращается в крестик и нажав левую кнопку мышки и протянув до другого контакта – можно соединить их проводом.

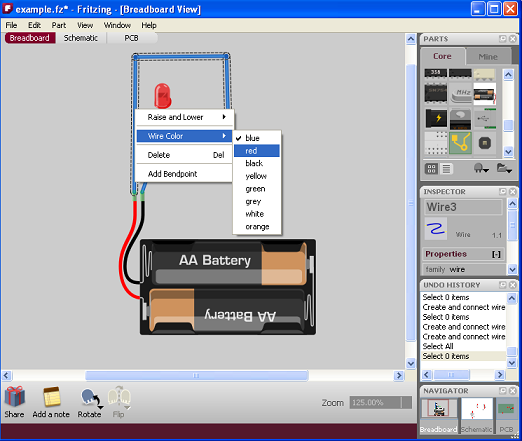

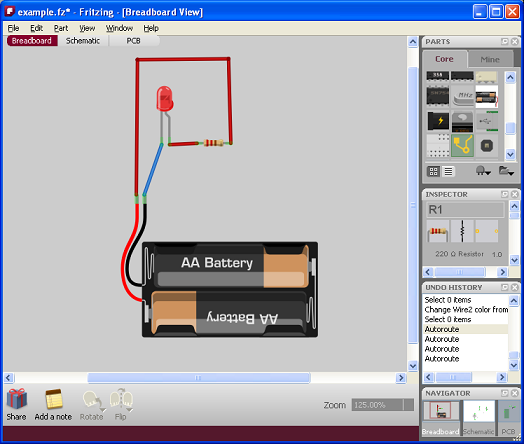

Если щёлкнуть на проводе правой кнопкой мышки – провод можно либо удалить – либо выбрать для него другой цвет :)

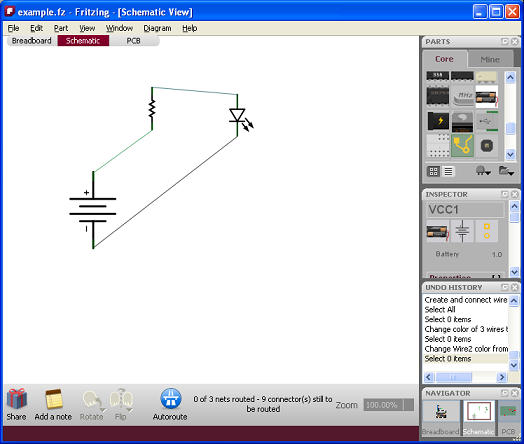

Теперь перейдём в режим Schematic и увидим принципиальную схему нашего соединения:

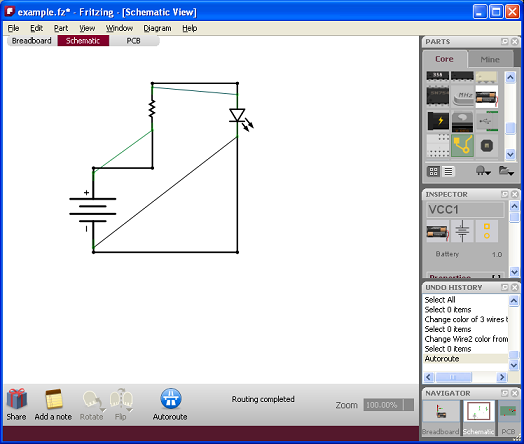

Чтобы она стала покрасивее – можно воспользоваться функцией автотрассировки ( голубая кнопка Autoroute)

Вот! Совсем другое дело :)

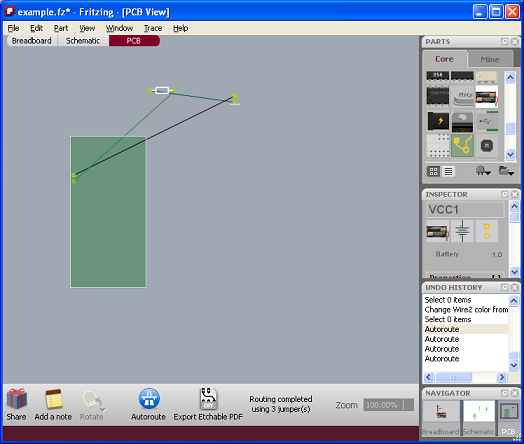

Можно посмотреть как будет выглядеть эта схема – если вдруг захотим перенести её на печатную плату – для это переходим в режим PCB :)


Теперь можно посмотреть другие примеры, а потом начать рисовать красивые и понятные схемы для Arduino :)
