CvMat — матрица

Рассмотрим ещё немножко основ. Функции можно просто пробежать глазами — самое интересное в этом шаге — в самом конце приводятся куски кода обхода элементов матрицы и пикселей изображения.

CvArr — массив — его можно считать «абстрактным базовым классом» для CvMat и далее IplImage (CvArr->CvMat->IplImage)

	typedef void CvArr;

Вы уже, наверное, обратили внимание, что прототипы функций OpenCV принимают в качестве параметров указатель на CvArr. Фактически это означает, что они принимают массив CvMat* или изображение IplImage*.

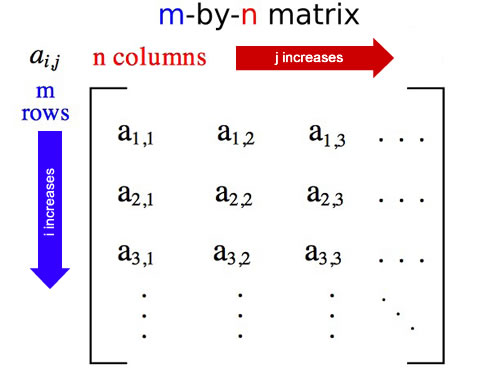

CvMat

//
// матрица
//

typedef struct CvMat
{
    int type;
    int step;

    /* for internal use only */
    int* refcount;
    int hdr_refcount;

    union
    {
        uchar* ptr;
        short* s;
        int* i;
        float* fl;
        double* db;
    } data;

    union
    {
        int rows;
        int height;
    };
    union
    {
        int cols;
        int width;
    };
}
CvMat;

//
// конструктор:
// (данные не резервируются - для этого нужно использовать cvCreateData()
// или просто использовать cvCreateMat() )
//
CV_INLINE CvMat cvMat( int rows, int cols, int type, void* data CV_DEFAULT(NULL))
{
    CvMat m;

    assert( (unsigned)CV_MAT_DEPTH(type) <= CV_64F );
    type = CV_MAT_TYPE(type);
    m.type = CV_MAT_MAGIC_VAL | CV_MAT_CONT_FLAG | type;
    m.cols = cols;
    m.rows = rows;
    m.step = m.cols*CV_ELEM_SIZE(type);
    m.data.ptr = (uchar*)data;
    m.refcount = NULL;
    m.hdr_refcount = 0;

    return m;
}

пример создания матрицы:

CvMat* mat = cvCreateMatHeader( rows, cols, type );
cvCreateData( mat );
CVAPI(CvMat*)  cvCreateMatHeader( int rows, int cols, int type );

— создание загловка матрицы (без выделения памяти под данные)
rows — число строк матрицы
cols — число столбцов матрицы
type — тип формата матрицы

CVAPI(void)  cvCreateData( CvArr* arr );
CVAPI(void)  cvReleaseData( CvArr* arr );

— резервирует/освобождает массив данных

arr — указатель на заголовок массива

CVAPI(CvMat*)  cvCreateMat( int rows, int cols, int type );

— создане заголовка матрицы и резервирование данных
rows — число строк матрицы
cols — число столбцов матрицы
type — тип формата матрицы:
CV_<глубина в битах><s|u|f>C<число каналов>,
S — знаковый
U — беззнаковый
F — float
например: CV_8UC1 (8-битный, беззнакоый, 1-канальный)</s|u|f>

CVAPI(void)  cvReleaseMat( CvMat** mat );

— освобождает матрицу (данные и заголовок)

mat — двойной указатель на матрицу

CVAPI(void)  cvCreateData( CvArr* arr );

— резервирование данных массива
arr — указатель на заголовок массива

CVAPI(void)  cvReleaseData( CvArr* arr );

— освобождает данных массива
arr — указатель на заголовок массива

CVAPI(void)  cvSetData( CvArr* arr, void* data, int step );

— привязывает данные к заголовку массива (должен быть инициализирован ранее)
arr — указатель на заголовок массива
data — данные
step — полная длина строки в байтах

Рассмотрим 3 способа получения заданного элемента матрицы:
1 — с использованием макроса CV_MAT_ELEM
2 — с использованием функций cvGet2D(), cvGetReal2D()
3 — с использованием прямого доступа к элементам матрицы

// макросы доступа к элементу матрицы

#define CV_MAT_ELEM_PTR_FAST( mat, row, col, pix_size )  \
    (assert( (unsigned)(row) < (unsigned)(mat).rows &&   \
             (unsigned)(col) < (unsigned)(mat).cols ),   \
     (mat).data.ptr + (size_t)(mat).step*(row) + (pix_size)*(col))

#define CV_MAT_ELEM_PTR( mat, row, col )                 \
    CV_MAT_ELEM_PTR_FAST( mat, row, col, CV_ELEM_SIZE((mat).type) )

#define CV_MAT_ELEM( mat, elemtype, row, col )           \
    (*(elemtype*)CV_MAT_ELEM_PTR_FAST( mat, row, col, sizeof(elemtype)))

CV_MAT_ELEM — возвращает заданный элемент матрицы
mat — матрица
elemtype — тип элементов матрицы
row — номер строки
col — номер столбца

CVAPI(uchar*) cvPtr1D( const CvArr* arr, int idx0, int* type CV_DEFAULT(NULL));
CVAPI(uchar*) cvPtr2D( const CvArr* arr, int idx0, int idx1, int* type CV_DEFAULT(NULL) );
CVAPI(uchar*) cvPtr3D( const CvArr* arr, int idx0, int idx1, int idx2,
                      int* type CV_DEFAULT(NULL));
CVAPI(uchar*) cvPtrND( const CvArr* arr, const int* idx, int* type CV_DEFAULT(NULL),
                      int create_node CV_DEFAULT(1),
                      unsigned* precalc_hashval CV_DEFAULT(NULL));

— возвращает указатель на заданный элемент массива
arr — указатель на массив
idx0, idx1, idx2 — индекс элемента
idx — массив индексов
type — указатель для получения типа элемента

CVAPI(CvScalar) cvGet1D( const CvArr* arr, int idx0 );
CVAPI(CvScalar) cvGet2D( const CvArr* arr, int idx0, int idx1 );
CVAPI(CvScalar) cvGet3D( const CvArr* arr, int idx0, int idx1, int idx2 );
CVAPI(CvScalar) cvGetND( const CvArr* arr, const int* idx );

— возвращает заданный элемент массива
arr — указатель на массив
idx0, idx1, idx2 — индекс элемента
idx — массив индексов

CVAPI(double) cvGetReal1D( const CvArr* arr, int idx0 );
CVAPI(double) cvGetReal2D( const CvArr* arr, int idx0, int idx1 );
CVAPI(double) cvGetReal3D( const CvArr* arr, int idx0, int idx1, int idx2 );
CVAPI(double) cvGetRealND( const CvArr* arr, const int* idx );

— возвращает заданный элемент 1-канального массива

arr — указатель на 1-канальный массив
idx0, idx1, idx2 — индекс элемента
idx — массив индексов элемента

CVAPI(void) cvSet1D( CvArr* arr, int idx0, CvScalar value );
CVAPI(void) cvSet2D( CvArr* arr, int idx0, int idx1, CvScalar value );
CVAPI(void) cvSet3D( CvArr* arr, int idx0, int idx1, int idx2, CvScalar value );
CVAPI(void) cvSetND( CvArr* arr, const int* idx, CvScalar value );

— изменение заданного элемента массива
arr — указатель на массив
idx0, idx1, idx2 — индекс элемента
idx — массив индексов
value — новое значение

CVAPI(void) cvSetReal1D( CvArr* arr, int idx0, double value );
CVAPI(void) cvSetReal2D( CvArr* arr, int idx0, int idx1, double value );
CVAPI(void) cvSetReal3D( CvArr* arr, int idx0,
                        int idx1, int idx2, double value );
CVAPI(void) cvSetRealND( CvArr* arr, const int* idx, double value );

— изменение заданного элемента массива
arr — указатель на массив
idx0, idx1, idx2 — индекс элемента
idx — массив индексов
value — новое значение

double  cvmGet( const CvMat* mat, int row, int col )

— возвращает элемент массива (1-канальной матрицы типа float)
arr — указатель на массив
row — номер строки
col — номер столбца

void  cvmSet( CvMat* mat, int row, int col, double value );

— устанавливает элемент массива (1-канальной матрицы типа float)
arr — указатель на массив
row — номер строки
col — номер столбца
value — новое значение

3 способа получения заданного элемента матрицы:

    // покажем содержимое матрицы
//
int i=0, j=0;

// 1 вариант: с использованием макроса CV_MAT_ELEM
for(i=0; i<matrix->rows; i++){
    for(j=0; j<matrix->cols; j++){
        printf("%.0f ", CV_MAT_ELEM( *matrix, float, i, j));
    }
    printf("\n");
}
printf("-----\n");
// 2 вариант: с использованием cvGet2D(), cvGetReal2D()
for(i=0; i<matrix->rows; i++){
    for(j=0; j<matrix->cols; j++){
        printf("%.0f ", cvGet2D(matrix, i, j));//cvGetReal2D(matrix, i, j));
    }
    printf("\n");
}
printf("-----\n");
// 3 вариант: прямой доступ к элементам
for(i=0; i<matrix->rows; i++){
    float* ptr = (float*)(matrix->data.ptr + i*matrix->step);
    for(j=0; j<matrix->cols; j++){
        printf("%.0f ", ptr[j]);
    }
    printf("\n");
}

Код для обхода всех пикселей 3-канального изображения формата RGB (вернее BGR):

        // пробегаемся по всем пикселям изображения
	for( int y=0; yheight; y++ ) {
		uchar* ptr = (uchar*) (image->imageData + y * image->widthStep);
		for( int x=0; xwidth; x++ ) {
			// 3 канала
			ptr[3*x] = 0;     // B - синий
			ptr[3*x+1] = 0;   // G - зелёный
			ptr[3*x+2] = 255; // R - красный
		}
	}

Читать далее: 15. OpenCV шаг за шагом. Сохранение данных в XML


16 комментариев на «“14. OpenCV шаг за шагом. Матрица”»

  1. А вот вопрос от чайника: как загрузить картинку из файла в IplImage пример есть. А как загрузить картинку из файла в cvMat?
    И можно ли конвертировать IplImage в cvMat и обратно?

    • разумеется, можно.
      можно и из обычного массива грузить данные:

      memcpy(cv_image->imageData, raw_buf, raw_buf_size);

      или так:

      // помещаем данные в матрицу
      CvMat image_mat =  cvMat(raw_height, raw_width, CV_8UC3, raw_buf);
      IplImage cv_image;
      // преобразуем матрицу в изображение
      cvGetImage(&image_mat, &cv_image);

      , при этом raw_buf — это массив ваших данных в правильной укладке порядка пикселей (BGR)

    • Спасибо за ответ!
      Тяжко на шестом десятке въезжать в С и пытаться его переложить на более привычный Basic 🙂
      Вообще то мне хотелось бы применить cvMinAreaRect для захваченного с web-камеры изображения (микросхемы) чтобы определить угол ее поворота.
      Захват, определение границ контура (по картинке из файла) работают, теперь надо это все вместе соединить и voila 🙂
      Добрался до 32 статьи цикла, похоже это там?

    • данные картики хранятся в массиве памяти (imageData), в котором они укладываются строчка за строчкой (при этом в widthStep хранится длина одной такой строчки).
      т.о. в коде

      uchar* ptr = (uchar*) (image->imageData + y * image->widthStep);

      мы получаем указатель на y-ю строчку пикселей изображения (IPL_DEPTH_8U — 8-битного беззнакового — стандартный тип для загруженных картинок)

  2. В последнем примере (Код для обхода всех пикселей 3-канального изображения) ошибка, правда при данных условиях (тип изображения 8UC) она не проявится, а проявится если, например создать картинку с данными типа float:
    cvCreateImage(cvSize(cols, rows), IPL_DEPTH_32F, 1);
    Короче вместо
    uchar* ptr = (uchar*) (image->imageData + y * image->widthStep);
    следует писать так
    uchar* ptr = (uchar*) (image->imageData) + y * image->widthStep;
    Т.е. сперва привести указатель на данные к нужному типу, а потом уже его использовать.
    За статью спасибо, в своё время здорово помогла, особенно последний пример! 🙂

  3. Сорри за повторение. Но хотелось бы внести и свою лепту. Как новичок в этом деле долго ( что-то около 15 минут 🙂 ) разбирался в последнем куске кода 🙂
    Чтобы было более понятно, приведу этот кусок кода с некоторыми комментариями.

    // пробегаемся по всем пикселям изображения
            for( int y=0; y<image->height; y++ ) {
                    int nChan = image->nChannels;  // Определить количество каналов, чтобы реализация не зависела от пользователя.
    // Мало ли сколько там каналов :) Не самому же пользователю за всем следить :)

                    uchar* ptr = (uchar*) (image->imageData + y * image->widthStep);
    // widthStep - расстояние между соседними по вертикали точками изображения (число байт в одной строчке картинки).
    // Хотя это, скорее всего, число элементов (uchar) в одной строке массива данных.
    // Соответственно, для данного случая (при image->imageData == начало массива данных) по арифметике указателей
    // ptr будет указывать на начало каждой строки массива данных картинки

                    for( int x=0; x<image->width; x++ ) {
                             // количество каналов вложили в nChan
                             // пробегаемся по всем каналам каждого пикселя
                             // конкретно здесь устанавливаются значения каналов каждого пикселя :)
                            ptr[nChan*x] = 0;     // B - синий
                            ptr[nChan*x+1] = 0;   // G - зелёный
                            ptr[nChan*x+2] = 255; // R - красный
                    }
            }
  4. Подскажите, будьте добры, если я загружаю изображение, как

    cv::Mat mat = cv::imread(filename, CV_LOAD_IMAGE_GRAYSCALE);

    и мне нужно работать с массивом получившихся оттенков серого (изменить, выгрузить в, к примеру, числовой массив), как лучше всего это сделать?

    • к отдельному элементу можно так:

      mat.at<unsigned char>(h, w);

      к отдельной строчке через

      mat.ptr(h);

      , а к массиву данных через

      mat.data

      см. cv::Mat

    • Я пробовал такой вариант, но возвращает какие-то нечленораздельные символы. Вот пример:

      Слева пример вывода в файл, справа — на консоль.
