Питание для Arduino за 11$ и четыре копейки


Как известно, Arduino потребляет от 7 до 12 вольт. Где взять такое напряжение?
Стандартные аккумуляторы АА можно соединить по 4, и получится всего-то 4,8 вольт. Наращивать дальше — получится громоздкий, тяжелый, дорогой (при цене ~150 р. один АА) модуль.
Но есть альтернатива в любимом китайском супермаркете DealExtreme.



Неплохи аккумуляторы TrustFire 3.7 2400mAh со встроенной защитой. Две штуки вместе стоят 9,57$. К ним продается пластмассовая коробочка за 1.55$, там же можно купить и зарядное устройство.

Но вот незадача! Где взять батарейный отсек под размер 18650? Поиски были безуспешны.
Делает их ТурбоХорек, но цены у него кусаются, да и в наличии нет.

Так что приходится собирать самостоятельно!

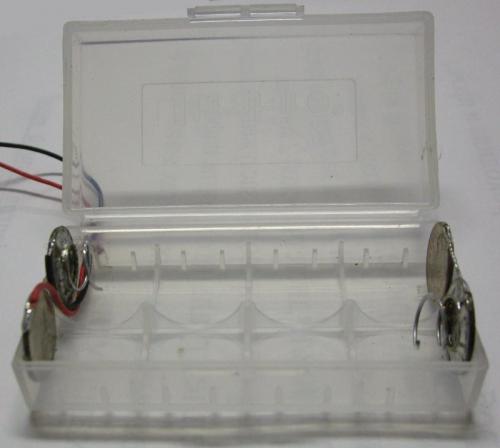

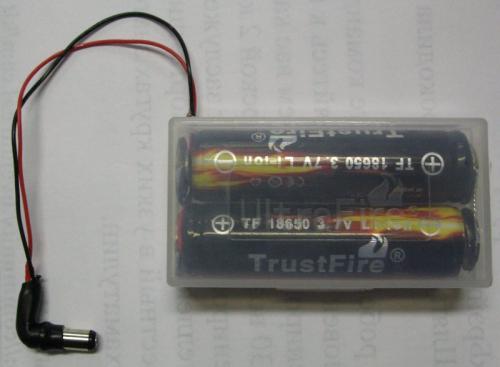

Нужны 4 копеечных монеты. Они хорошо паяются, если потереть наждаком. К двум припаиваем пружинки (их можно взять из какого-нибудь ненужного разломанного отсека). Припаиваем к монетам провода. Потом вклеиваем эти монеты в пластмассовую коробочку. Получается компактный, защелкивающийся батарейный отсек.

Мне-то Arduino нужен для робота, и такая система питания очень удобна: через встроенный стабилизатор идет 5V на микроконтроллер, а те 7В можно забрать с выхода VIN и пустить на моторы.


0 комментариев на «“Питание для Arduino за 11$ и четыре копейки”»

    • Это замечательный вариант! Но в Москве мне не попадалось таких аккумуляторов по 7$. Двухбаночные в хобби-магазинах по 30-50$ почему-то.

    • А в чем проблема заказать с Hobbyking?

      $5.77+$2.99 доставка. Меньше ардуины, легче UltraFire (у меня есть и они) это $8.76 и остается только забрать на почте — у меня почта ближе чем ChipDip. Питание нужно всегда, так что подождать один раз и все будет под рукой.

    • Вот только емкость у них в три раза меньше, чем у TrustFire — 800 мА/ч против 2400

    • По факту эти Trustfire от 800 до 1500 мАч на деле. к тому же есть и на 1000 мАч и больше. По размеру не больше пары Trustfire, дающих те же 7.4В, но ток зарядки и разрядки выдерживают куда больший.

  1. Да вот, по-моему, проблема — где взять таку пластмасовую коробочку, а приделать к ней провода это уже не проблема. Самому нужно сделать отсек, а из чего не знаю.
